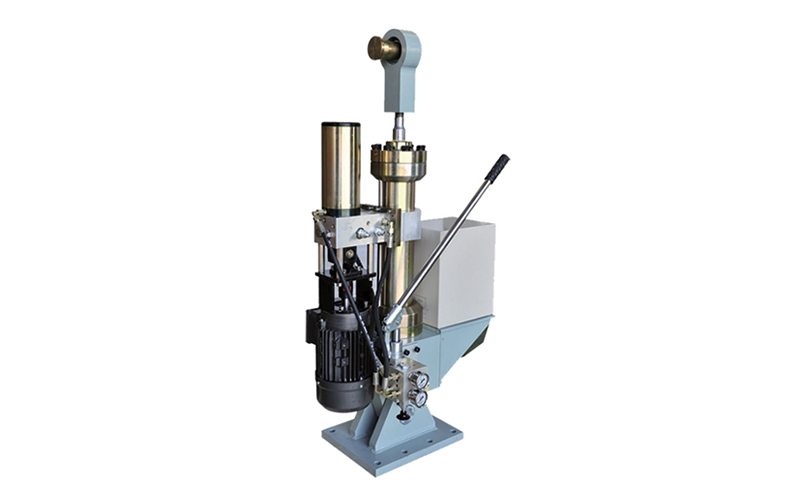

T系列是具有和D系列相同功能，可以应用于完全相同场合的一种新型系列产品。采用D系列时，执行机构需要通过机械传动将油缸推力转化为执行机构曲柄的转动，再通过连杆带动用户端曲柄工作；而T系列产品，油缸推力直接通过连杆带动用户端曲柄。相比之下，T系列结构简单，传动减少，不仅显著提高机械效率而且降低成本，是国外普遍采用的一种安装连接方式，是D系列的替代产品，尤其适合在 风门挡板的调节控制中应用。
T系列也是气动长行程执行机构的替代产品。
|
型 号
|
输出力( N )
|
整机容量( VA )
|
重量( Kg )
|
|
4800TSC2/4800TXC2
|
24000
|
1100
|
86/116
|
|
4800TSC3/4800TXC3
|
33000
|
1100
|
116/146
|
|
4800TSC4/4800TXC4
|
52000
|
1100
|
145/185
|
|
4800TSC5/4800TXC5
|
71000
|
1500
|
154/195
|
注：表中型号为模拟量的普通/防爆型（在型号中的第七位以字母C体现），本产品包含智能型（将C改为D）、无反馈开关型（将C改为K）、有反馈开关型（将C改为P）
4800系列电液执行机构的功能及特点
★ M mac 的油压集成技术
杰出的液压传动设计，极大地减少甚至完全******机械磨损；
极低的维修成本，容易修复；
全封闭内置液压动力源，无泄漏，无污染；
具有容积补偿功能的储油器；
效率高，同等推力（扭矩）比机械传动节能 20% 以上；
油压可调，可以现场调整输出力或力矩；
耐振动，低噪音，可以在剧烈振动环境中平稳调节；
★ 成熟的 KOSO 控制系统
高控制精度 ；
支持多功能设定：用功能开关任意选择正、******作；
失效保护的三种状态（自锁、全开、全关）选择；
***小开度限位功能--限制阀门在阀座危险区域附近工作；
关闭速度控制--当阀芯接近阀座时可设定减速，有效防止水锤现象；
辅助接点输出；
电机保护功能：当被驱动的阀门卡住时，执行机构能自动切断电机电源；
断线判断功能：输入信号线或反馈信号线断线时，控制系统输出报警信号；
剩余油量显示功能：在显示屏上可以实时监测液压系统补偿油量的剩余百分比，当剩余油量百分比的数值低于设定的阈值时，可以输出报警信号
调试简单、设定方便；
当输入信号和阀门开度平衡时，液压系统自锁，电机断电节能；
★ 智能型控制模块特点
触摸屏式参数设定；
全行程流量特性的选择及编辑功能；
可设定水锤区域，有效防止水锤效应；
可设定自动、手动、信号失效、水锤区域状态下的动作速度；
过载保护功能；
一键恢复出厂设定；
具有过载保护、驱动异常、输入输出信号故障、行程设置不当等多种故障显示及记录功能；
★断电源后执行机构自锁
★现场自动手动切换功能
★手动机构：手压泵或手轮
主要技术参数
|
输入信号
|
DC4～20mA（DC1～5V）或开关信号
|
|
电源
|
单相AC 220 V 50Hz或三相AC 380 V 50Hz
|
|
输出信号
|
DC4～20mA（负载电阻250Ω以下）
|
环境温度
|
－10℃～＋60℃，低于－10℃时需安装加热器或保温棉服
|
|
辅助接点
|
开侧（设定范围0～100%）
闭侧（设定范围0～50%）（DC 5-24V，≤150mA）
|
|
自动手动切换
|
现场自动手动 ， 切换装置
|
|
控制精度
|
0.4～2.0%
|
手动机构
|
手压泵或手轮
|
|
基本误差、 回差
|
≤1.0%
|
相对湿度
|
95%以下
|
|
零点调整
|
0～40%
|
环境气体
|
无腐蚀性气体
|
|
量程调整
|
25～100%
|
防护等级
|
IP65
|
|
***小 限位调整
|
0～20%
|
防爆等级
|
Ex d ia[ia Ga]ⅡBT4 Gb 或Ex d ⅡBT4
|
|
控制 限位、开关
|
开侧、闭侧
|
外部配线
|
信号线屏蔽并与电源线隔离
|
|
开度检测
|
高精度传感器或开度发讯器
|
电缆尺寸接口
|
普通型 5-M18*1.5；1-M16*1.5
防爆型 2-M25*1.5;4-M20*1.5
|
|
驱动电机
|
AC可逆单相或三相电机
|
安装方式
|
任意，为维护方便，避免倒置
|
注：1.三相AC220 V及特殊电压可以特殊订货
2.高温环境下控制箱20米范围内分体安装
3.可以实现远距离自动和手动切换
